Проектирование скважин
На каждую скважину глубже 20 м составляется индивидуальный проект, который подлежит узакониванию в государственных структурах власти. Бурение скважин на воду по типовым проектам, а также составление таких проектов совершенно недопустимо вследствие чрезвычайного разнообразия гидрогеологических условий (Кодекс Украины «Про надра», Закон Украины «Про питну воду та питне водопостачання»).
Если же подземные воды используются в коммерческих целях:
- бутилирование и последующая продажа,
- используется предприятиями в технических целях (полив, мытье полов и т.п.),
- является источником питьевого водоснабжения носящего коллективный характер (турбазы, дома отдыхов),
- используется в технологическом цикле (тепловые насосы, охлаждение и т.п.) с последующим сбросом,
то необходимо получить специальные разрешения на использование подземных вод, так называемое спецводопользование, независимо от глубины их залегания.
Водозаборные скважины, предполагаемые к бурению в районах с достаточной степенью гидрогеологической изученности, позволяющей определить параметры ее конструкции, проектируются как эксплуатационные.
В районах, слабо изученных в гидрогеологическом отношении, или на участках с невыдержанными гидрогеологическими и гидрохимическими условиями скважины проектируются как разведочно-эксплуатационные, глубина и конструкция которых корректируются в процессе бурения и опробования.
При выборе места заложения скважины должны быть учтены:
- санитарные требования, исключающие загрязнения подземных вод с поверхности промышленными или естественными стоками;
- экономические требования, обеспечивающие максимальное приближение скважины к потребителю;
- геологические требования, исключающие возможность подсасывания воды из других более минерализованных водоносных пластов или взаимодействия проектируемой скважины с действующими;
- условия рельефа местности, исключающие затопление устья скважины паводковыми водами.
Технический проект сооружения скважинного водозабора подземных вод состоит из следующих разделов: пояснительной записки, специальной и технологической частей, устройства и расчета зоны санитарной охраны, графического оформления, сметной документации.

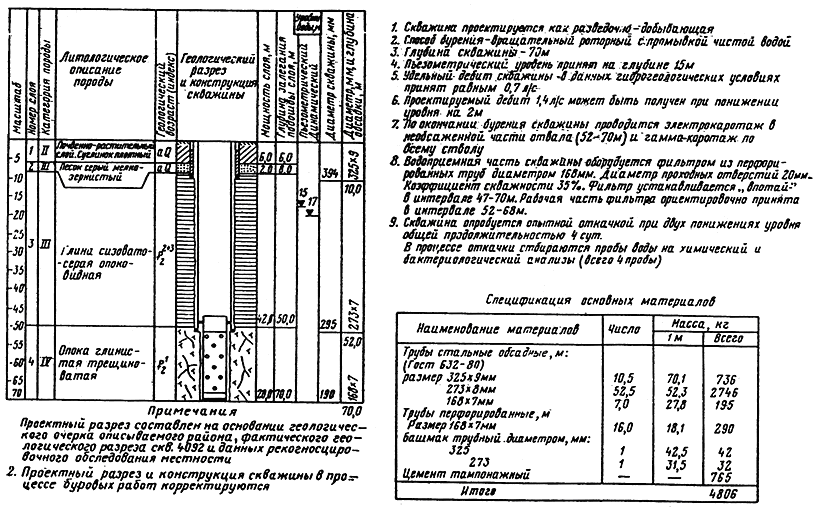

Рис.1. Пример проекта геолого-технического разреза
При проектировании артезианских скважин и сооружений для забора подземных вод решаются также основные вопросы как:
- выбор площадки для размещения скважин;
- выбор водоносного пласта для постоянной эксплуатации;
- определение возможного дебита одной скважины, определение необходимого количества рабочих и резервных скважин, а также расстояния между ними;
- расчет взаимодействия всех скважин;
- выбор типа фильтра скважины и определение его основных размеров;
- выбор и подбор насосного и водоподъемного оборудования для постоянной эксплуатации;
- выбор способа бурения и типа буровых машин;
- разработка конструкции скважины, оголовка.
- гидрогеологические исследования и расчеты;
- расчет продуктивности водозабора и снижения динамического уровня воды, как в самом водозаборе, так и в зоне его влияния на протяжении расчетного срока его эксплуатации;
- выбор типа, схемы и конструкции водозабора, насосного оборудования и соединительных коммуникаций;
- прогноз качества подземных вод и составления проекта зон санитарной охраны, а в случае необходимости также и специальных мероприятий по защите подземных вод от загрязнения бытовыми, промышленными и другими сточными водами;
- оценку водного влияния проектируемого водозабора на близлежащие существующие водозаборы, окружающую среду, флору и фауну (ОВОС).
Геофизические исследования
Украинская буровая компания «Аквасфера» выполняет геофизические исследования в полном объеме.
Геофизические исследования скважин – комплекс физических методов, используемых для изучения горных пород в околоскважинном и межскважинном пространствах, а также для контроля технического состояния скважин.
Геофизические исследования скважин:
- каротаж
- скважинная геофизика
Каротаж, также известный как промысловая или буровая геофизика, предназнычен для изучения пород непосредственно примыкающих к столу скважины (радиус исследования 1-2 м). Часто термины каротаж и геофизические исследования отождествляются, однако геофизические исследования включают также методы, служащие для изучения межскважинного пространства, которые называют скважинной геофизикой.
Зона санитарной охраны
В соответствии с «Положением о порядке проектирования и эксплуатации зон санитарной охраны источников водоснабжения и хозяйственно-питьевого назначения» установлены три пояса зон санитарной охраны: первый пояс (пояс строгого режима) – на участке водозаборов подземных вод, а также всех водопроводных сооружений, включая водовод от водозабора подземных вод до распределительной сети потребителя. Второй и третий пояса (пояса ограничений) зон санохраны включают территорию, на которой охраняются от загрязнения источники питания подземных вод и их эксплуатационные сооружения.
В каждой зоне устанавливается специальный режим водохозяйственных и народнохозяйственных мероприятий – строительства и эксплуатации жилых и производственных сооружений, рекреации, других мероприятий.
- для защищенных от загрязнения с поверхности земли подземных вод (напорных) – не менее 30 м от края водозабора;
- для недостаточно защищенных от загрязнения подземных вод (грунтовый) – на расстоянии 50 м.
Для водозаборов, расположенных на территории объекта при исключении возможности загрязнения почвы и подземных вод, зона 1-го пояса сокращается по согласованию с местными органами санитарно-эпидемиологической службы до 15-25 м.
